TF-P16 【零售价：￥28.00】

1.产品介绍

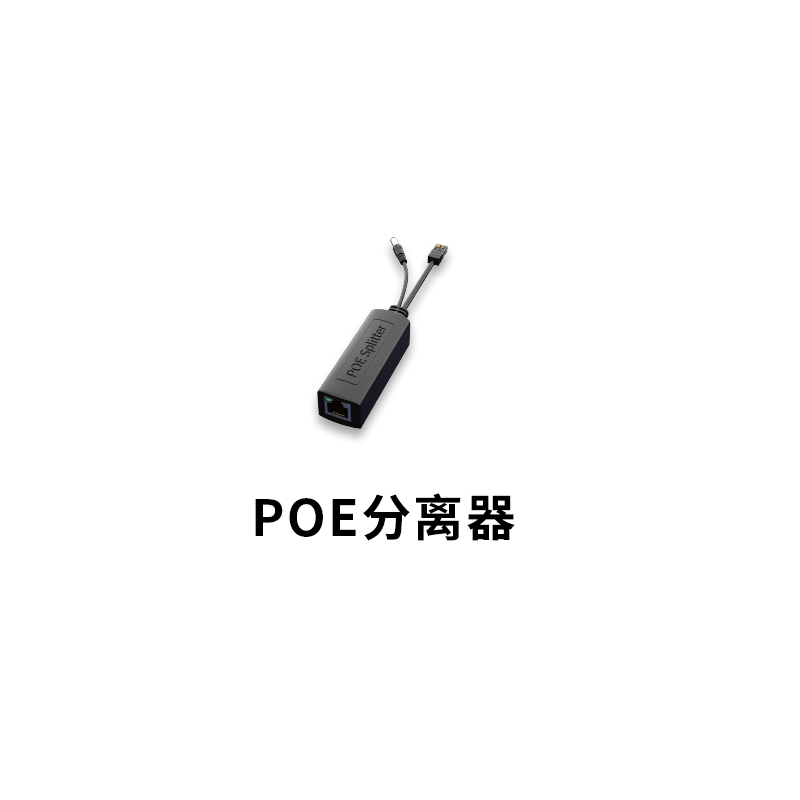

TF-P16隔离降压分线器为网络高清摄像机设计的一款符合IEEE 802.3af以太网供电标准的受电模块。兼容所有支持IEEE 802.3系列标准的供电设备及同范围供电电压的非标供电设备。输出12V，最大功率为12W，建议使用功率为12W内。具有自动识别受电、短路自动保护、过流自动断开等功能。

2.功能特点

支持IEEE 802.3系列协议受电及非标48V以上POE设备受电
支持1-2-3-6及4-5-7-8八芯同时受电
内建双通道桥式整流器，支持正负线序反接
POE状态指示灯，便于排障
输入端输出端变压器隔离，有效抗干扰及防浪涌，保护后端设备
信号网络变压器隔离，更有效好的抗干扰及防浪涌功能
输出12V，建议使用功率12W以内
具有自动识别受电、短路自动保护、过流自动断开等功能

3.电器性能

序号	直流特性	最小	典型	最大	单位	注释
1	输入电压	45	52	57	V
2	输出电压	11.5	12	12.7	V	标准误差正负5%
3	最大输出功率 (Vin=52Vdc)	---	12	14.4	W	以最高峰值1.2A
4	最大输出电流 (Vin=52Vdc)	---	1	1.2	A	峰值1.2A
5	转换效率	---	82	---	%	In52V，Out-12V1A

3.网络性能

支持的标准和协议

IEEE 802.3 以太网介质访问控制协议

IEEE 802.3i 10BASE-T以太网

IEEE 802.3u 100BASE-TX快速以太网

IEEE 802.3af 通过以太网数据线对或设备来实现以太网设备供电

IEEE 802.3x 流量控制

网络介质

100Base-TX: 2对5类（Cat5）或以上UTP/STP(≤100m)

10Base-TX: 2对超5类（Cat5e）或以上UTP/STP(≤250m)
