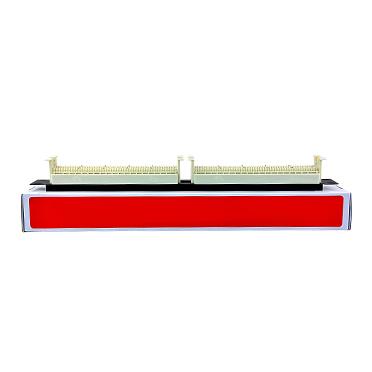

100对110型语音跳线架

110型跳线架：

型号：TF-P-3100

产品特性：

用于中心机房或大楼配线间，实现垂直干线和水平干线的分配。分为有腿型、无腿型和机架式，有腿型可安装于墙壁表面，无腿型即可安装于墙壁，亦可安装于网络机柜或机箱；机架式只可安装于网络机柜或机箱。提供50对、100对、200对线系列配置。可端接22到26线规的线缆。传输性能高于YD/T926-2001（大楼通信综合布线系统）规定的超五类标准；端子片双面镀银，两端采用绝缘位移式连接（IDC）技术，触点永不氧化；IDC打线夹子为磷青铜材料，插拔次数>250次。

符合标准：

YD/T926、ISO/IEC11801、TIA/EIA568C

■物理特：

导体直径：24AWG

重量(kg/kft)：69.0(25PR)

 最小弯曲半径：O.D. X 6~8

最大张力(kg)：37.0 (25PR)

外皮：PVC

 外皮厚度：0.92mm

 工作温度：-20~60℃

 包装：轴包装

 ■电气特性

 阻抗：100欧姆+/-20

 静电电容，Max：17.1nf /

每千英尺直流电阻，Max：9.386欧姆/ 每100米

 线对不平衡直流电阻，Max：5%

不平衡电容，Max(线对与地)：330pf/100米

 传播延迟偏差：45纳秒/100米

 额定传输速率：65%

■应用范围

 10兆以太网

 100VG-AnyLAN

 令牌环网

 依赖双绞线介质传输模式

语音系统

 ■符合标准

 ISO/IEC-11801

EN-50173

 TIA/EIA-568-A
